5.8.2.2 折线图

【使用场景】

在折线图中，一般水平轴（X轴）用来表示时间的推移，并且间隔相同；而垂直轴（Y轴）代表不同时刻的数据的大小。如下图展示了随着时间推移，每月销售额的变化。

【功能简介】

折线图用于显示数据在一个连续的时间间隔或者时间跨度上的变化，它的特点是反映事物随时间或有序类别而变化的趋势。

一个折线图的构成包括：

1. 横轴 (X 轴)：

   1. 定义： 折线图中的横轴是水平方向上的轴线，通常用于表示数据的分类或者时间等连续性变量。

   2. 含义： 横轴通常表示自变量，即数据的分类或者时间序列。在折线图中，横轴上的数值或分类标签决定了折线图中每个数据点的横坐标位置。

2. 纵轴 (Y 轴)：

   1. 定义： 折线图中的纵轴是垂直方向上的轴线，通常用于表示数据的数值或者数量。

   2. 含义： 纵轴通常表示因变量，即与自变量相关联的数值或数量。在折线图中，纵轴上的数值决定了折线图中每个数据点的纵坐标位置。

3. 点：

   1. 定义： 折线图中的点是由数据组成的离散的数据点，代表着某个具体的数据值。

   2. 含义： 每个点代表了横轴和纵轴上特定位置的数据值。在折线图中，连接所有点的折线可以展现数据的趋势和变化。

4. 线：

   1. 定义： 折线图中的线是由连接数据点而成的直线，用于将各个数据点串联起来形成折线。

   2. 含义： 折线代表了数据的变化趋势，通过线的走势可以直观地展现数据的增长、减少或者波动情况。

【基本要求】

要实现折线图的效果，基本要求如下 。

【配置步骤】

Step-1 选择图形

创建报表，选择折线图，如图：

Step-2 选择图表展示字段

将右边数据源列表中的字段拖动放到【横轴】、【纵轴】、【分组】、【参考线】上

Step-3 样式设置

分为三小类：【基础】、【坐标轴】，【图例】，如下图

样式设置

样式设置

	样式设置分类	配置项	用途

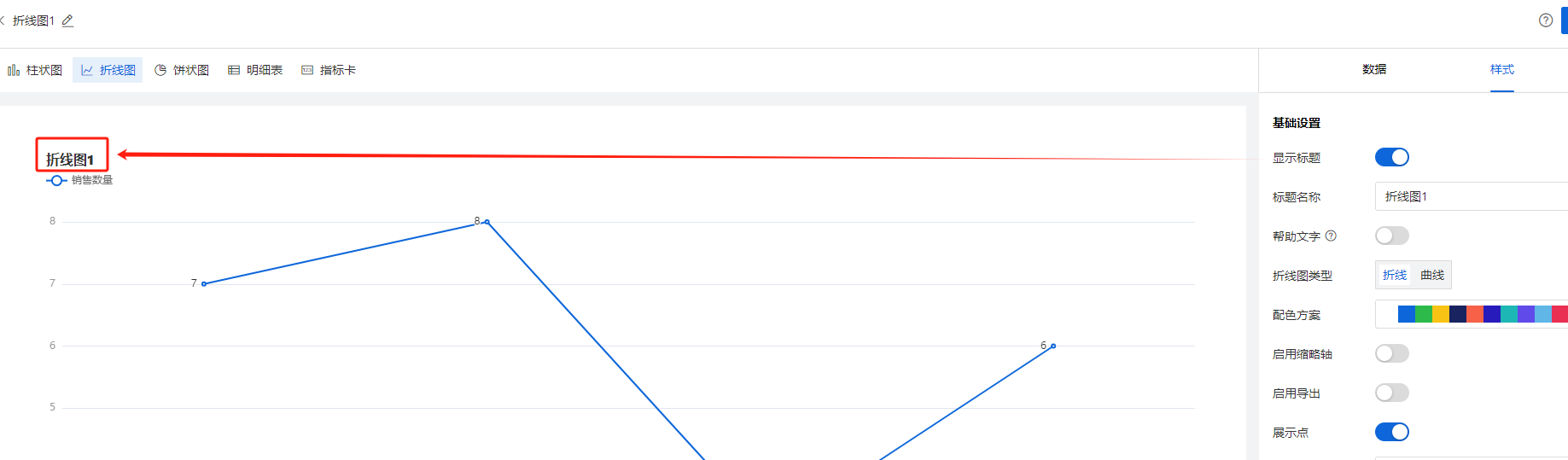

折线图	基础	显示标题	控制画布左上角的标题是否显示的开关
		标题名称	支持用户自定义报表标题
		帮助文字	开启后，标题右侧出现小问号，鼠标悬浮时，出现帮助文字具体内容
		帮助文字内容	支持用户自定义帮助文字的文案，例如“这是本月销售订单总额的统计”

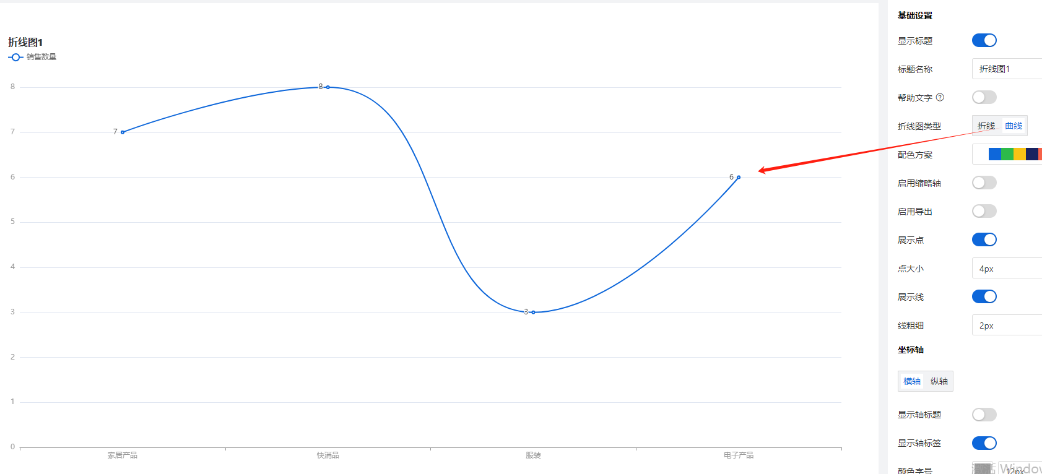

		折线图类型	支持2种类型：折线、曲线
		配色方案	支持用户自定义（多Y轴时）整体的配色方案
		显示缩略轴	支持用户设置针对横轴的缩略轴，即：查看横轴上某一区间的数据
		展示点	默认打开，关闭后画布上不显示折线的每个描点

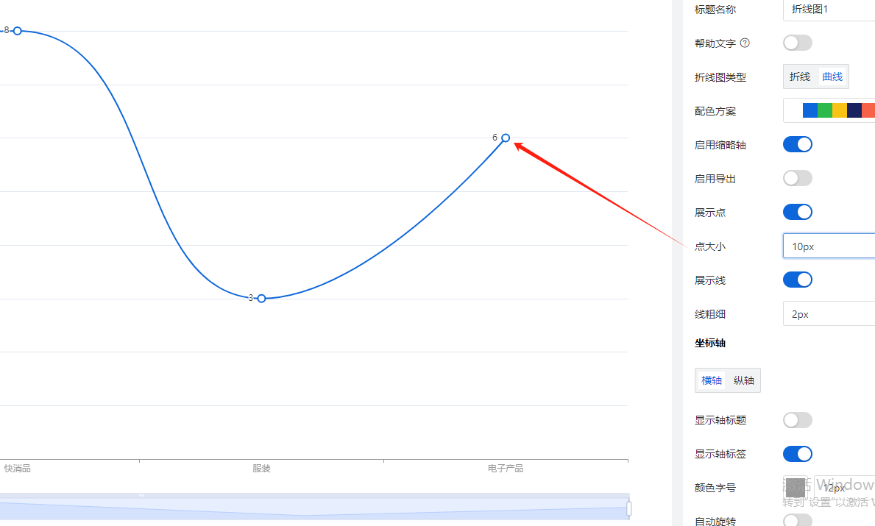

		点大小	控制折线图中点大小

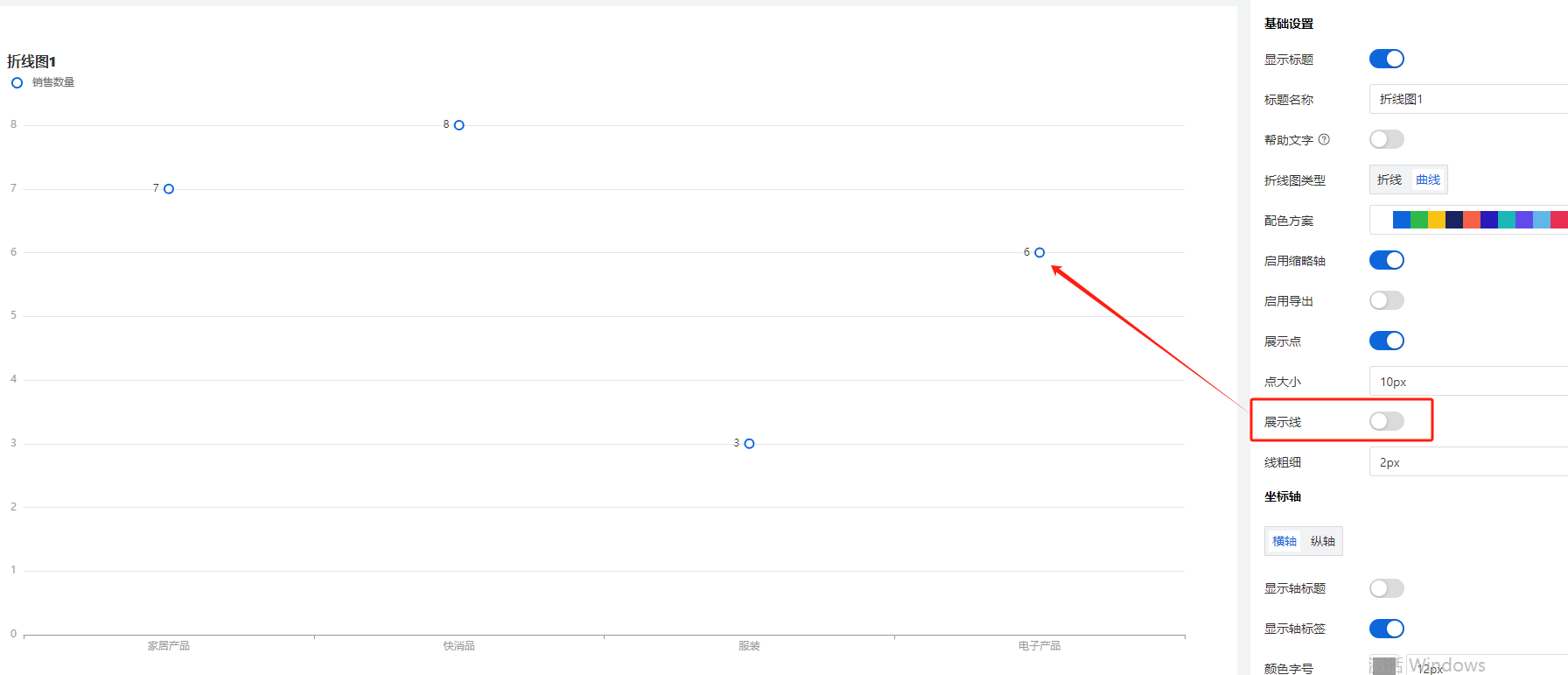

		展示线	默认打开，关闭后折线的线段消失，只显示点（类似散点图）
		线粗细	支持用户控制折线的线段粗细
		填充	默认关闭， 打开后每个点向下填充半透明的颜色到X轴，效果如下：
	横轴	显示轴标题	默认开启
		标题内容	显示轴标题开启后显示，这里没写标题文字的情况下，默认显示横/纵轴上第一个字段的名称
		颜色字号	默认：黑色，12号字
		轴标签	默认开启
		颜色字号	默认：黑色，12号字
		（轴标签）自动旋转	默认勾选
	纵轴	显示轴标题	默认开启
		标题内容	显示轴标题开启后显示，这里没写标题文字的情况下，默认显示横/纵轴上第一个字段的名称
		颜色字号	默认：黑色，12号字
		轴标签	默认开启
		（轴标签）自动旋转	默认勾选
		颜色字号	默认：黑色，12号字
		刻度数	默认值：6， 即：标识Y轴默认有6个刻度
	图例	显示图例	默认开启
		图例位置	默认选中：左上角
		颜色字号	默认：黑色，12号字 （注意：这里指的是图例中文字Label的颜色和字号）
